氧化沟转蝶曝气器
    发布时间: 2018-08-06 09:36

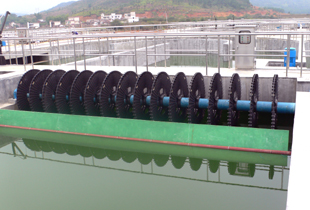

氧化沟转蝶曝气器


    驱动机组选用单级摆线针轮减速机和Y系列电动机,可根据用户要求制造成卧式或立式,并可选用可调速的电机,便于根据需氧量调整机组的转速。
2、

技术性能:
         曝气转蝶直径:1400mm;
         适用转速:50-65rpm;经济转速:55rpm
        浸没深度:400-530mm;经济浸没深度:510mm
         在标准状况下:工作水深5.2m,浸没水深51cm,转速55rpm,加设导流板。
         单片标准清水充氧能力:1.58kgO2/h·ds
         充氧效率(动力效率):3.35kgO2/kw·h(以消耗功率计)
         适用工作水深:≤5.2m
         水平轴跨度:单轴≤9m;双轴9-14m之间
         蝶片安装密度:<5ds/m
         设计耗用功率密度:10-12.5w/m3
         说明:耗用功率一般为配用功率50%-60%之间。
         如客户有特别要求我公司可提供双速减速机(55rpm、65rpm)或提供调速电机(0-75转/分)。
55转/分下游设导流板的整机性能(安装密度:4片/m)
水平轴跨度
m
转盘数
ds
510mm浸深充氧能力
kgo2/h
配用电机功率
kw
耗用电机功率
kw
1.0 4 6.32 3.7 2.2
2.0 8 12.64 5.5 3.3
3.0 11 17.38 7.5 5.25
4.0 15 23.7 11 6.6
5.0 19 30.02 15 9.75
6.0 24 37.92 18.5 11.1
7.0 28 44.24 22 13.2
8.0 30 47.4 22 14.1
9.0 36 56.88 30 15.8
10.0 40 63.2 37 18.5
55转/分下游设导流板的整机性能(安装密度:5片/m)
水平轴跨度
m
转盘数
ds
510mm浸深充氧能力
kgo2/h
配用电机功率
kw
耗用电机功率
kw
1.0 5 7.9 5.5 3.3
2.0 10 15.8 7.5 5.25
3.0 14 22.12 11 6.6
4.0 18 28.44 15 9.75
5.0 23 36.34 18.5 11.1
6.0 28 44.24 22 13.2
7.0 32 50.56 22 14.1
8.0 36 56.88 30 15.8
9.0 41 64.78 37 18.5
10.0 46 72.68 45 22.5
氧化沟中的配套设施
1、导流墙:为使水流在氧化沟转弯处保持平稳状态、流速分布均匀、能量损失小,需在转变处设置导流墙。
2、导流 板:导流板的设计尤为重要,不同工艺、不同水深、不同水质均影响导流板安装位置,我公司可根据具体情况推荐优化合理的设计。曝气机组的下游为长直的渠道 时,一般来讲,宜在下游一定距离(1.5-2.5m)处设置导流板。导流板倾斜安装与水平面夹角60°以便将经过曝气的混合液引向沟底,从而加大了沟底的 流速,延长了气泡在混合液中的停留时间,提高充氧效率。
